- Merangkai dan menguji operasi logika dari counter asyncron dan counter syncronous
- Merangkai dan menguji aplikasi dari sebuah counter
COUNTER
Counter adalah sebuah rangkaian sekuensial yang mengeluarkan urutan statestate tertentu, yang merupakan aplikasi dari pulsa- pulsa inputnya. pulsa input dapat berupa pulsa clock atau pulsa yang dibangkitkan oleh sumber eksternal dan muncul pada interval waktu tertentu. Counter banyak digunakan pada peralatan yang berhubungan dengan teknologi digital, biasanya untuk menghitung jumlah kemunculan sebuah o kejadian/event atau untuk menghitung pembangkit waktu. Counter yang mngeluarkan urutan biner dinamakan Biner Counter. Sebuah n-bit binary counter terdiri dari n buah flip- flop. dapat meghitung 0 sampai 2n-1. Counter secara umum diklasifikasikan atas counter asyncron dan counter.

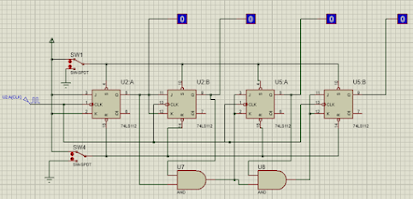

a) Counter Asyncronous
Counter asyncronous disebut juga ripple Through Counter atau Counter serial (Serial Counter), karena output masing- masing flip- flop yang digunakan akan bergulingan (berubah kondisi dari "0" ke "1") dan sebaliknya secara berurutan atau langkah demi langkah, hal ini disebabkan karena hanya flip- flop yang paling ujung saja yang dikendalikan oleh sinyal clock, sedangkan sinyal clock untuk flip- flop lainnya diambilkan dan masing- masing flip- flop sebelumnya.
.jpeg)
